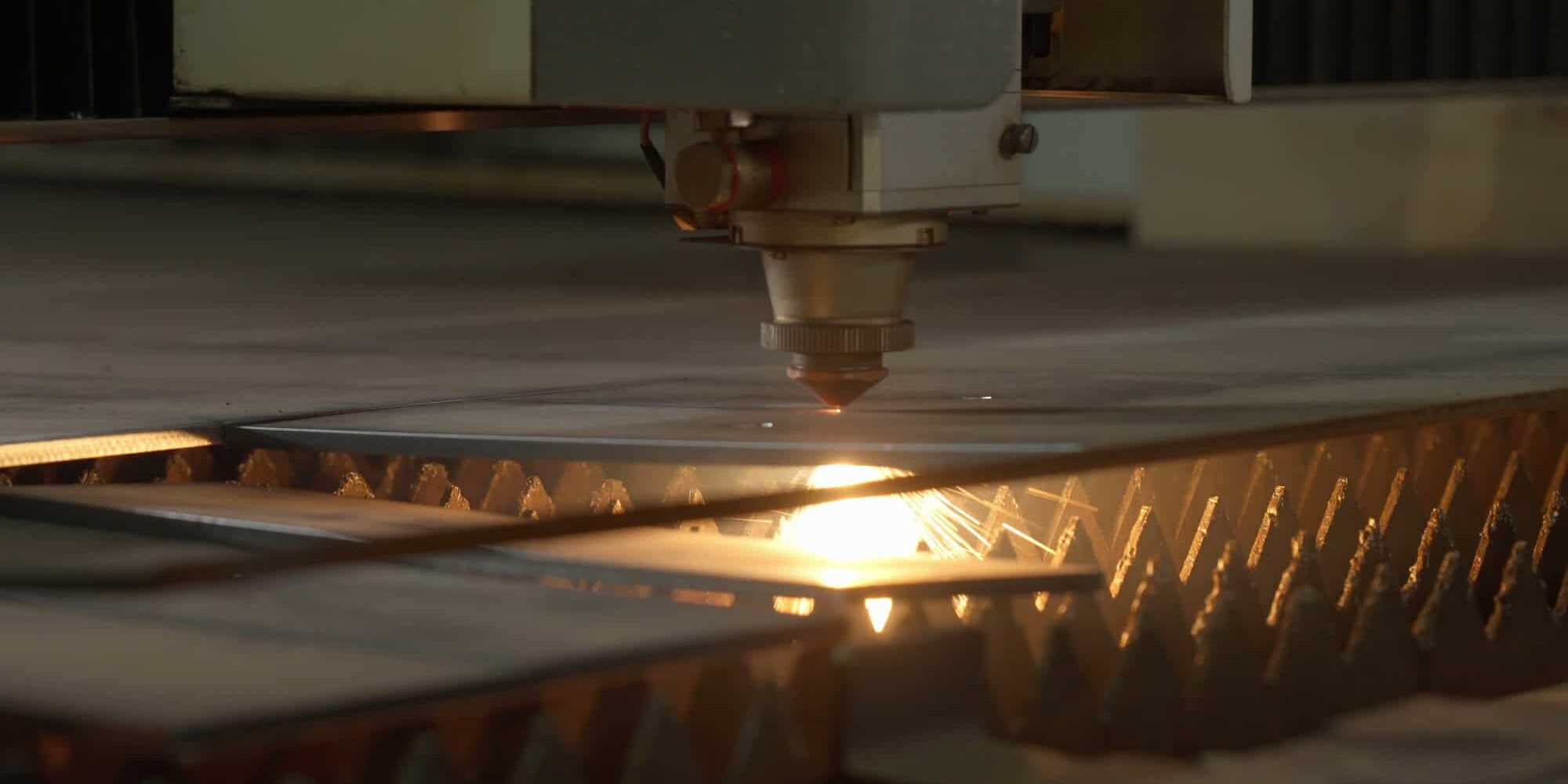

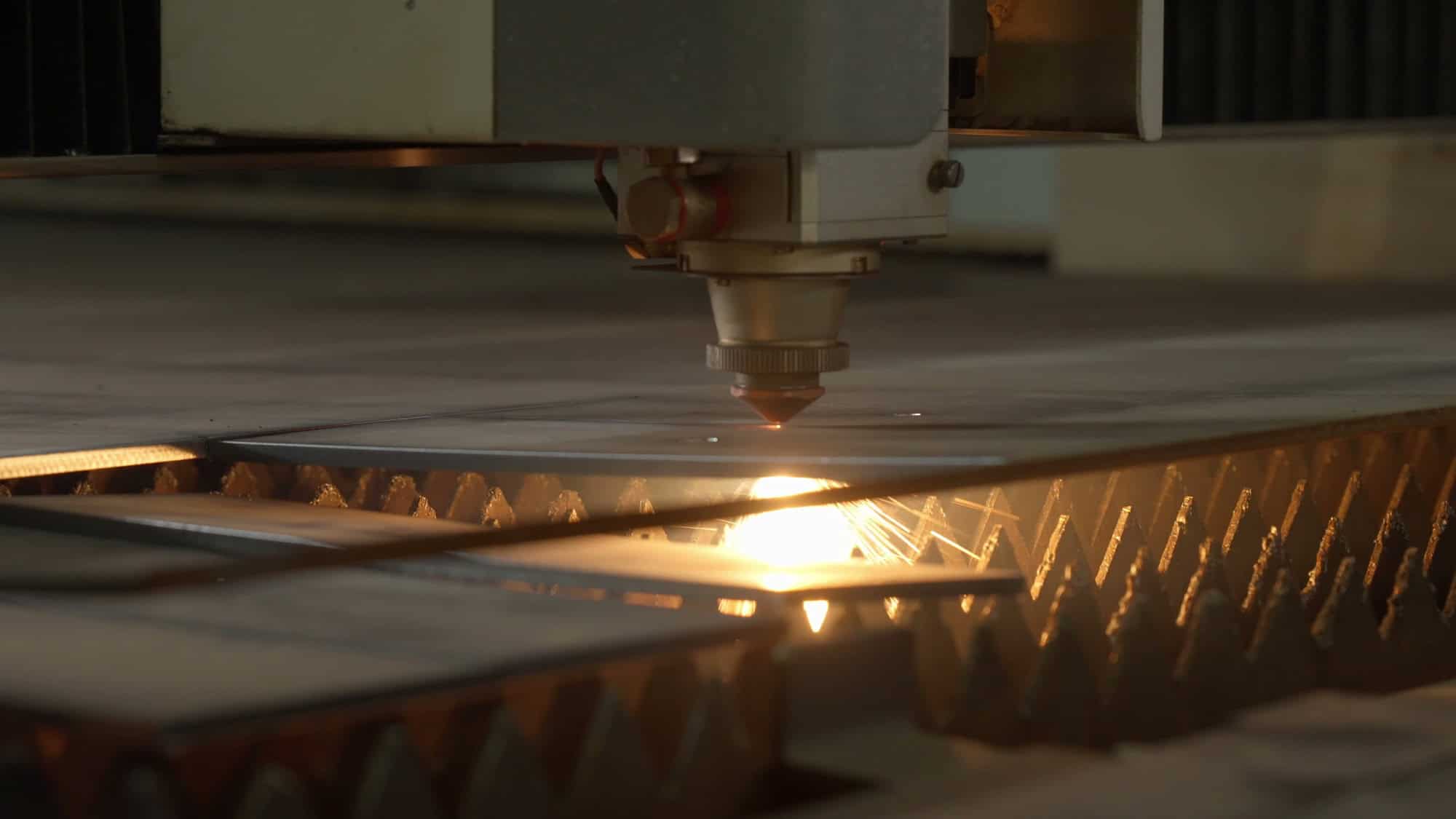

Laserteile richtig anfragen
Mit neun Angaben vermeiden Sie Rückfragen und beschleunigen Machbarkeitsprüfung, Kalkulation und Fertigungsstart.
Fachlich verantwortlich: Nils Nowinski · NN Maschinen- & Metallbau GmbH & Co. KG
Laserteile richtig anfragen beginnt nicht erst an der Maschine, sondern mit vollständigen und eindeutigen Anfragedaten.
Fehlen Werkstoff, Blechstärke, Stückzahl oder eine eindeutige Zeichnung, entstehen Rückfragen. Das kostet Zeit und erschwert die Terminplanung. Diese Übersicht zeigt, welche Angaben Konstruktion und Einkauf für eine zügige Machbarkeitsprüfung und Kalkulation bereitstellen sollten.
Eindeutige Fertigungsdatei
Für flache Laserteile ist eine saubere DXF-Datei besonders hilfreich. Bei Kantteilen oder komplexeren Bauteilen sollte zusätzlich ein STEP-Modell oder eine technische Zeichnung vorliegen.
Die Dateien müssen den aktuellen Konstruktionsstand abbilden und eindeutig benannt sein. Bei mehreren Versionen gehört der Änderungsstand direkt in Dateibezeichnung oder Zeichnung.
Werkstoff genau benennen
Die Angabe „Stahl“ reicht für eine belastbare Kalkulation häufig nicht aus. Besser ist eine eindeutige Bezeichnung, zum Beispiel S235JR, S355, 1.4301 oder eine definierte Aluminiumlegierung.
Besondere Anforderungen an Oberfläche, Zeugnisse oder Chargen sollten bereits in der Anfrage stehen.
Materialstärke angeben
Die Materialstärke beeinflusst Schnittzeit, Materialpreis, Kantenqualität und mögliche Weiterverarbeitung. Sie muss für jedes Bauteil eindeutig angegeben werden.
Weitere technische Angaben finden Sie auf unserer Seite zur Laserzuschnitt-Lohnfertigung.
Stückzahl je Bauteil
Ob Einzelteil, Prototyp, Kleinserie oder wiederkehrende Serie: Die Stückzahl bestimmt Materialausnutzung, Rüstaufwand und wirtschaftliche Fertigung.
Bei wiederkehrendem Bedarf helfen zusätzlich eine Jahresmenge und die gewünschte Losgröße.
Toleranzen markieren
Nicht jedes Maß benötigt dieselbe Toleranz. Kennzeichnen Sie Passungen, Bezugsflächen, Lochbilder und andere funktionswichtige Maße eindeutig.
So kann die Fertigung gezielt prüfen, ob das gewünschte Ergebnis mit dem vorgesehenen Verfahren erreichbar ist.
Weiterverarbeitung nennen
Ein Laserzuschnitt ist oft nur der erste Fertigungsschritt. Geben Sie direkt an, ob das Bauteil anschließend gekantet, geschweißt, geschliffen, gebeizt, pulverbeschichtet oder montiert werden soll.

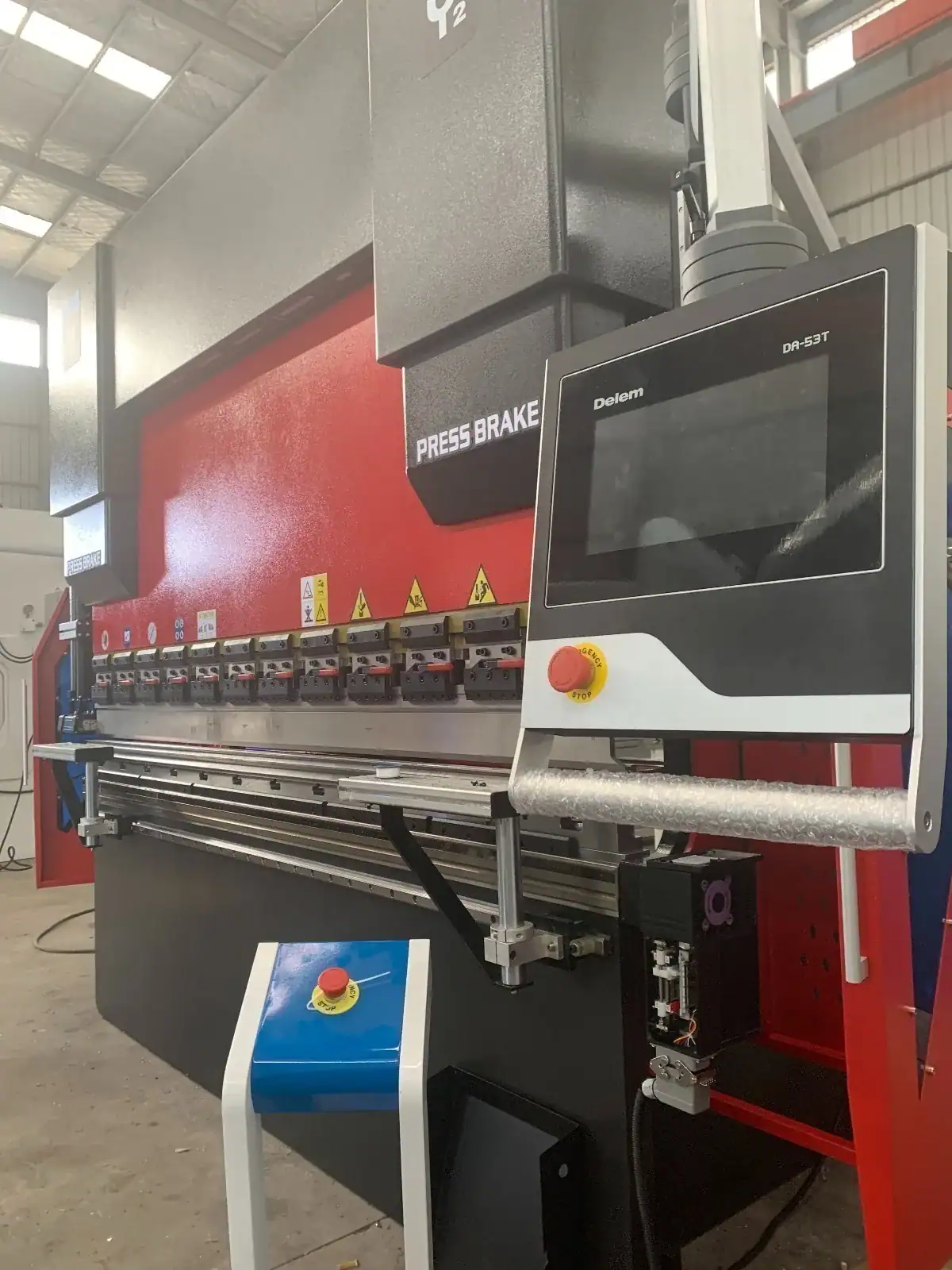

Kantteile fertigen wir auf einer CNC-Abkantpresse mit bis zu 3.200 mm Biegelänge und 200 Tonnen Presskraft. Mehr dazu erfahren Sie unter CNC-Abkanten in Lohnfertigung.
Oberfläche und Sichtseite
Bei Edelstahl, Aluminium und sichtbaren Bauteilen ist die gewünschte Oberfläche besonders wichtig. Geben Sie an, ob eine Schutzfolie benötigt wird, welche Seite später sichtbar ist und ob Schleifrichtung oder Oberflächenbild vorgegeben sind.
Auch gewünschte Beschichtungen und Farbtöne gehören in die Anfrage.
Liefertermin konkretisieren
Nennen Sie den gewünschten Liefertermin möglichst konkret. Bei Serien oder Rahmenaufträgen sind zusätzlich Abrufmengen und geplante Intervalle hilfreich.
Wir prüfen den Termin gemeinsam mit Materialverfügbarkeit, Fertigungsumfang und aktueller Kapazität.
Prüfungen und Zeugnisse
Falls Materialzeugnisse, Prüfprotokolle, Schweißdokumentation oder definierte Qualitätsnachweise erforderlich sind, müssen diese Anforderungen vor dem Angebot bekannt sein.
Nachträglich ergänzte Dokumentationspflichten können Aufwand und Lieferzeit verändern.
Bei Kantteilen und Profilen zählt mehr
Zusätzliche Geometrieangaben machen die technische Prüfung schneller und reduzieren vermeidbare Rückfragen.
Kantteile
Innenradius, Winkel, Schenkellängen und funktionswichtige Außenmaße müssen eindeutig dargestellt sein. Ein STEP-Modell erleichtert die Prüfung von Biegefolge, Werkzeug und Kollisionen.
CNC-Abkanten ansehen

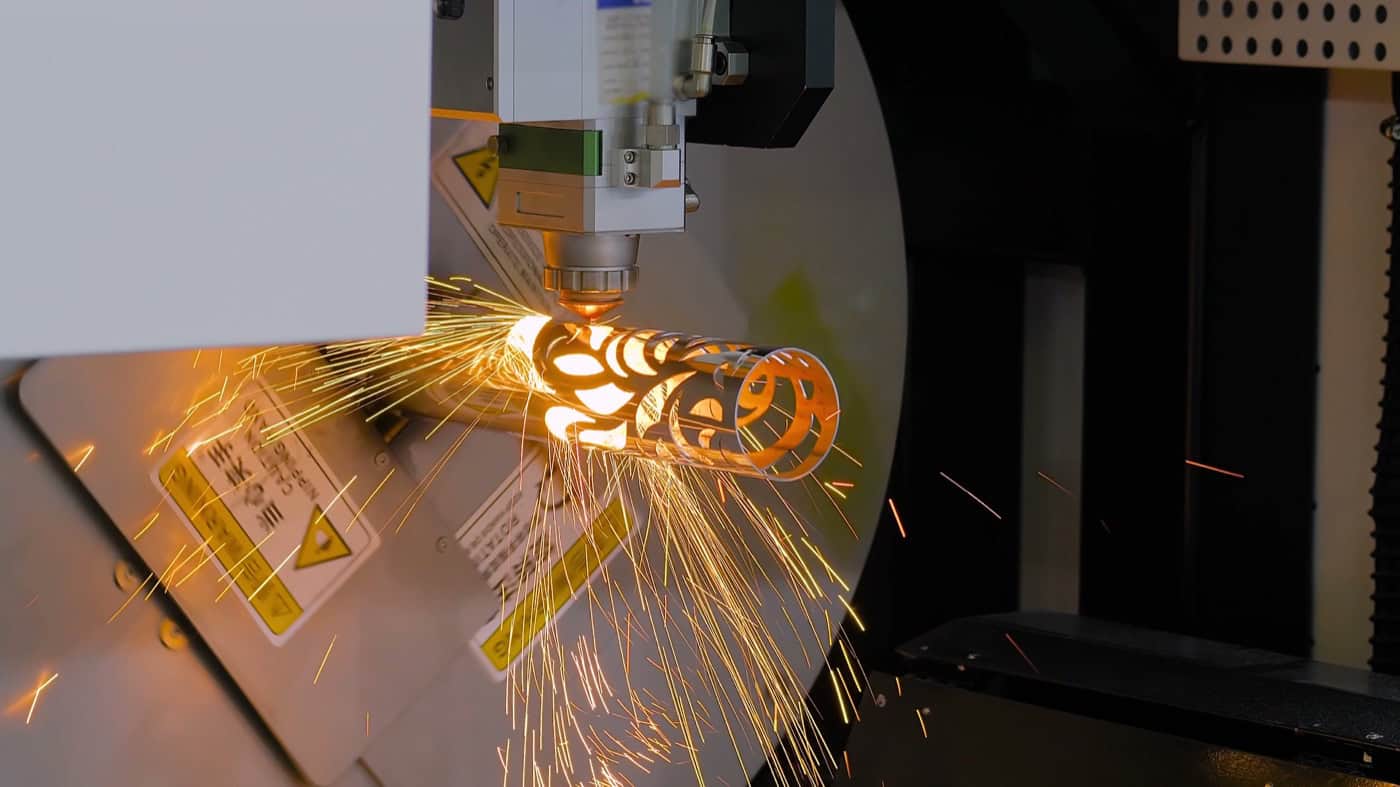

Rohre und Profile
Benötigt werden Profilart, Außenabmessung, Wandstärke, Länge und Werkstoff. Ausschnitte, Bohrungen, Senkungen und Fasen sollten eindeutig im 3D-Modell enthalten sein.
Rohrlaser ansehenWas Angebote unnötig verzögert
Die meisten Rückfragen entstehen nicht durch komplizierte Teile, sondern durch widersprüchliche oder fehlende Angaben.
- Werkstoff oder Materialstärke fehlen.
- DXF, STEP und Zeichnung zeigen verschiedene Änderungsstände.
- Stückzahlen sind nicht den einzelnen Positionen zugeordnet.
- Toleranzen oder Sichtseiten sind nicht gekennzeichnet.
- Gewünschte Oberfläche und Weiterverarbeitung fehlen.
- Liefertermin, Zeugnisse oder Prüfanforderungen werden nachgereicht.
Vor dem Absenden kurz prüfen
Mit dieser kompakten Liste kann Einkauf oder Konstruktion die Anfrage in weniger als einer Minute gegenprüfen.
- DXF, STEP oder Zeichnung
- Bauteilbezeichnung und Revision
- Werkstoff und Materialstärke
- Stückzahl je Position
- Toleranzen und Funktionsmaße
- Kanten, Schweißen oder Montage
- Sichtseite und Oberfläche
- Gewünschter Liefertermin
- Zeugnisse und Prüfnachweise
